Grazioli CB Basisantennen in Kürze bei Maas Elektronik
20-03-2023

In Kürze gibt es drei neue CB Basisantennen von dem Hersteller Grazioli Made in Italien bei Maas Funk Elektronik.

Hier haben wir mal die wichtigsten Daten der Antennen für euch zusammengefasst.

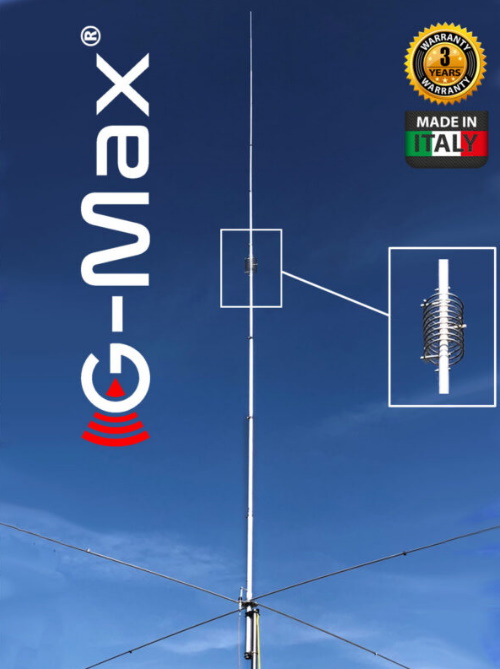

Grazioli G-MAX

G-Max ist die weltweit erste und einzige Vertikalantenne für die 10- oder 11-m-Bänder in einer kollinearen Konfiguration mit hoher Verstärkung von 5/8 λ über 1/4 λ.

Diese Antenne, die auf der Mechanik der bewährten FE10V basiert, hat eine außergewöhnliche Leistung, die einer 2-Element-Yagi vergleichbar oder überlegen ist, jedoch mit dem Vorteil, dass G-Max omnidirektional ist.

G-Max scheut keine Vergleiche mit anderen Vertikalantennen auf dem Markt, egal ob es sich um 5/8, J-Pole oder andere Typen auf dem Markt handelt.

Dank seiner hochgewinnenden, komprimierten Hauptkeule mit niedrigem Abstrahlwinkel garantiert er Ihnen nie dagewesene Leistungen.

HINWEIS : Wird mit einer Sattelkupplung mit 3 Verstrebungen geliefert, deren Installation wir immer empfehlen.

Vertikale kollineare Antenne
Abstimmbar von 27 bis 28,5 MHz
An der Basis angetrieben
Maximale Eingangsleistung: 5 kW
Gesamthöhe: 10,85 m
Antennengewicht: 6,8 kg

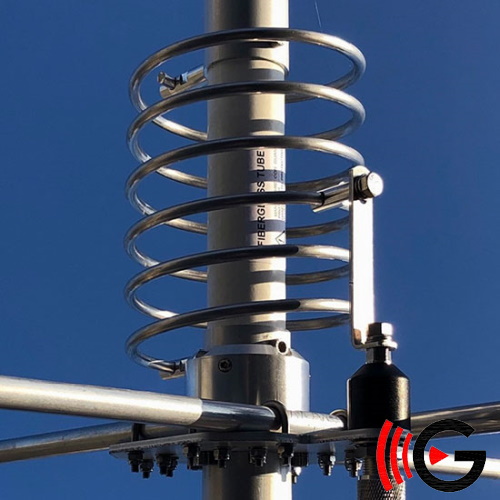

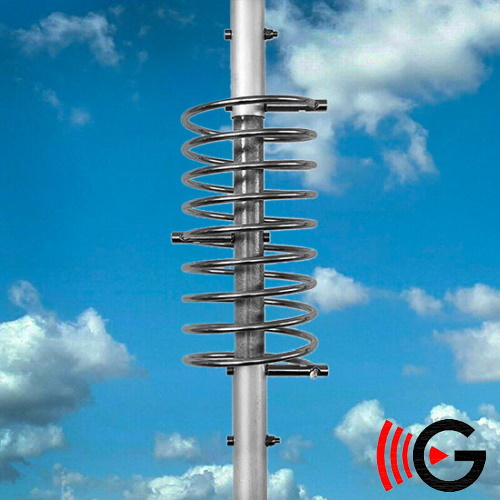

Die Blindleistungskorrekturspule

Die Spule von G-Max wurde sorgfältig an den Enden der beiden zentralen Strahlungsabschnitte platziert.

Sie erfüllt drei äußerst wichtige Funktionen für diese Art von kollinearer Antenne, die erste hat die Aufgabe, die Phase des HF-Signals um 180° zwischen dem ersten Abschnitt bei 1/4 Lambda und dem zweiten Abschnitt bei 5/8 Lambda zu verzögern, so dass der gesamte strahlende Teil (Stylus) strahlt in Phase.

Die zweite Funktion besteht darin, die starke kapazitive Reaktanz zu kompensieren, die auf dem oberen 5/8 aufgrund seiner intrinsischen induktiven Reaktanz vorhanden ist, und die dritte Funktion besteht darin, die gesamte Eingangsleistung ohne Verluste auf den oberen zu übertragen.

All dies wird durch den hohen „Q“-Faktor unserer Spule ermöglicht, die so konzipiert ist, dass sie alle drei genannten Funktionen optimal erfüllt.

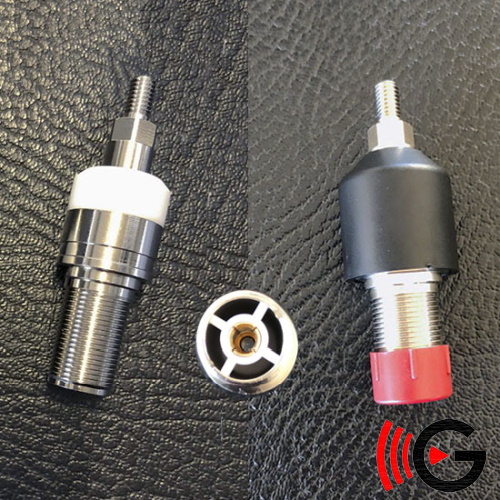

Der UHF-Anschluss

Der G-Max-Anschluss ist nicht der kommerzielle SO-239-Typ, der von den meisten Herstellern verwendet wird. Der Stecker wurde direkt von uns konstruiert und gefertigt, hat eine echte Impedanz von 50 Ohm und ist bis 500MHz einsetzbar. Das Ziel war es, einen Steckverbinder herzustellen, der zuverlässig ist und 5 kW Dauerstrich bei 30 MHz standhalten kann.

Der Körper besteht aus vernickeltem CW614N-Messing, während der Stift 24 Karat vergoldet ist, um Oxidation zu vermeiden, und mit einem 4-Stab-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält und Kontaktverluste vermeidet.

Der Isolierteil besteht aus PTFE, einem der besten Isoliermaterialien aufgrund seiner außergewöhnlichen elektrischen (niedrige Dielektrizitätskonstante und reduzierter Verlustfaktor) und thermischen (Betriebstemperatur von -100° bis +260°) Eigenschaften. Schließlich wird der Stecker durch eine spezielle Elastomerkappe geschützt, die das Eindringen von Wasser und Feuchtigkeit verhindert.

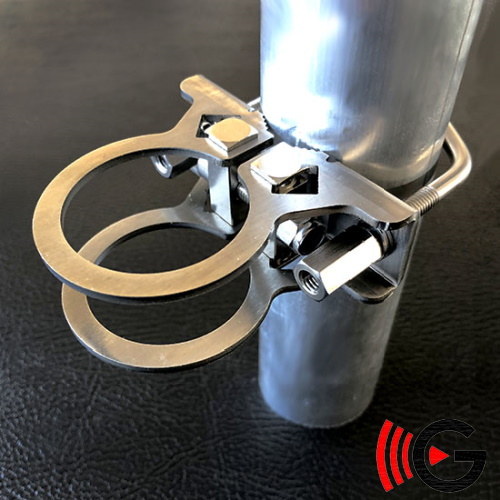

Die Ankerhalterung

Hergestellt aus 2,5 mm dickem Edelstahl AISI304. Es wird mit einem Klemmverschlusssystem am Antennenrohr befestigt, wodurch eine äußerst robuste mechanische Blockierung entsteht.

Die Befestigung am Mast erfolgt mit V-Bolzen M6 aus AISI304 und Säulenmuttern, um das Anziehen zu erleichtern.

UVP: 315,00EUR zzgl. Versandkosten

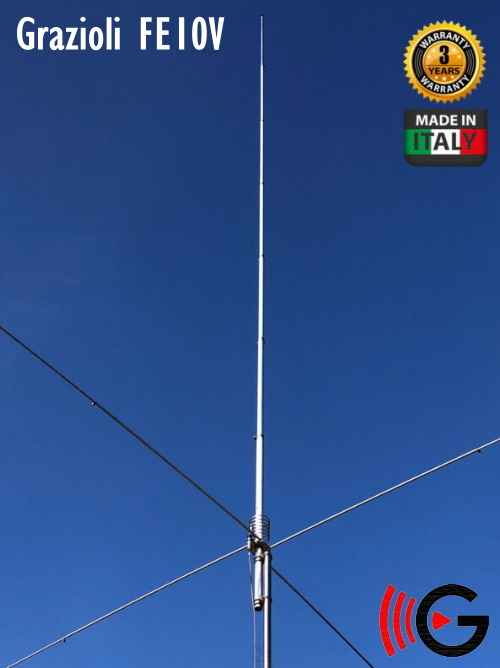

Grazioli FE10V

Grazioli FE10V ist eine 5/8 λ Antenne für das 10 oder 11m Band.
Das Ziel war es, eine extrem robuste, leistungsstarke Antenne mit einem niedrigen Abstrahlwinkel zu bauen, die extrem hohe Leistungen unterstützen kann (5 kW CW kontinuierlicher Allmodus).
Das Ergebnis ist FE10V, das im Vergleich zum aktuellen Markt einzigartige Eigenschaften aufweist und unsere gesamte Erfahrung in der Branche vereint.

Antenne vertikal 5/8 min
Abstimmbar von 26 bis 30 MHz
An der Basis angetrieben
Maximale Eingangsleistung: 5 kW
Gesamthöhe: 7,63 m
Antennengewicht: 6 kg



La Spule zu hoch "Q"

Die Spule spielt eine grundlegende Rolle für die Impedanzanpassung und maximale HF-Übertragung, ihre Form, die durch das Längen-/Durchmesserverhältnis, den Abstand zwischen den Spulen, das Material und den Durchmesser des Drahtes und das Vorhandensein oder Fehlen von Metallkernen im Inneren gegeben ist, bestimmt den Wert Faktor "Q" ("Q" = Qualitätsfaktor).

Einfach ausgedrückt, je höher das "Q" der Spule ist, desto mehr werden die Hochfrequenzverluste reduziert. Wir haben eine großzügig bemessene Spule geschaffen, die ohne Metallkerne in der Luft schwebt, mit einem L/D-Verhältnis von 1,3 und weit auseinander liegenden Spulen, die einen "Q"-Wert von etwa 2500 bei einer Frequenz von 28 MHz erreichen, wenn die besten Konkurrenzantennen dies nicht tun 1500 erreichen.

Dies führt zu maximaler Effizienz und der Fähigkeit, hoher HF-Leistung standzuhalten. Außerdem ist die Spule direkt mit Masse im Gleichstrom (DC-Ground) verbunden, dadurch werden atmosphärische Störungen und Nebengeräusche deutlich reduziert.

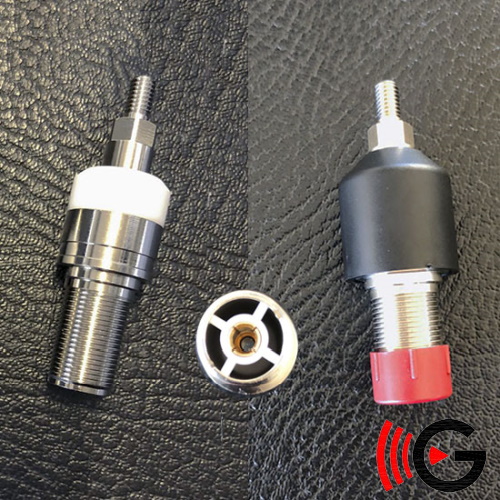

Der UHF-Anschluss

Der Stecker des FE10V ist nicht der kommerzielle SO-239-Typ, der von den meisten Herstellern verwendet wird. Der Stecker wurde direkt von uns konstruiert und gefertigt, hat eine echte Impedanz von 50 Ohm und ist bis 500MHz einsetzbar. Das Ziel war es, einen Steckverbinder herzustellen, der zuverlässig ist und 5 kW Dauerstrich bei 30 MHz standhalten kann.

Der Körper besteht aus vernickeltem CW614N-Messing, während der Stift 24 Karat vergoldet ist, um Oxidation zu vermeiden, und mit einem 4-Stab-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält und Kontaktverluste vermeidet.

Der Isolierteil besteht aus PTFE, einem der besten Isoliermaterialien aufgrund seiner außergewöhnlichen elektrischen (niedrige Dielektrizitätskonstante und reduzierter Verlustfaktor) und thermischen (Betriebstemperatur von -100° bis +260°) Eigenschaften. Schließlich wird der Stecker durch eine spezielle Elastomerkappe geschützt, die das Eindringen von Wasser und Feuchtigkeit verhindert.

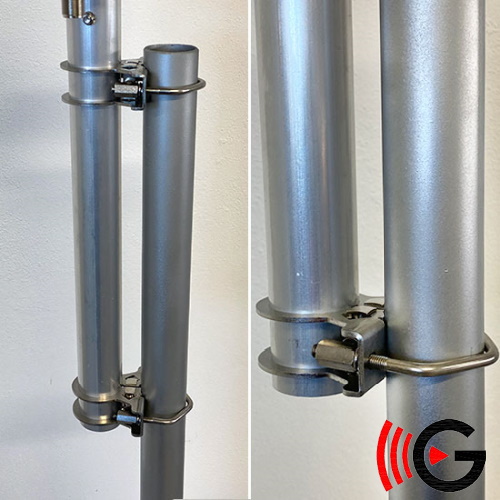

Die Ankerhalterung

Hergestellt aus 2,5 mm dickem Edelstahl AISI304. Es wird mit einem Klemmverschlusssystem am Antennenrohr befestigt, wodurch eine äußerst robuste mechanische Blockierung entsteht.

Die Befestigung am Mast erfolgt mit V-Bolzen M6 aus AISI304 und Säulenmuttern, um das Anziehen zu erleichtern.

UVP: 240,00EUR zzgl. Versandkosten

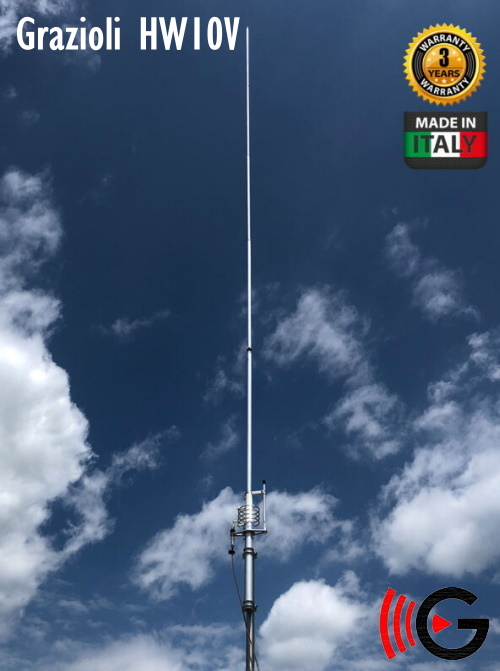

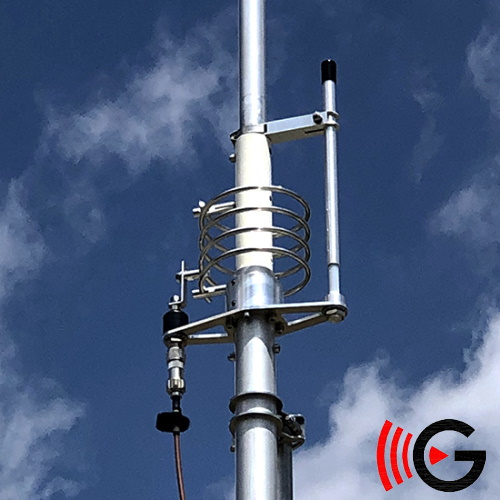

Grazioli HW10V

1/2 λ-Vertikalantenne, an der Basis gespeist, einstellbar von 26 bis 30 MHz durch Einstellen der Länge des Stabs und Feinabstimmung an der Basis mittels eines in PTFE isolierten Hochspannungs-Drehkondensators (40 kV).

Extrem robuste Konstruktion aus AW6063-T66-Aluminiumlegierung und CNC-gefertigte Details aus dem Vollen.

Geliefert mit hochwertigen Edelstahlbeschlägen 304 und 316 für lange Lebensdauer ohne Rost.

Hohe anwendbare Eingangsleistung, bis zu 3 kW kontinuierlicher All-Mode.

Detaillierte Montageanleitung und Seriennummer, die das Produktionslos und die Konstruktionsdaten identifiziert.

Antenne vertikal 1/2 λ HF
Abstimmbar von 26 bis 30 MHz
An der Basis angetrieben
Maximale Eingangsleistung: 3 kW
Gesamthöhe: 5,94 m
Antennengewicht: 3,1 kg

Die High "Q" LC-Anpassungsschaltung

Für dieses Produkt haben wir eine spezielle parallele LC-Schaltung geschaffen, um die hohe Impedanz anpassen zu können, die dieser Antennentyp hat, wenn er an die Basis gespeist wird. Die High-Q-Spule ist großzügig bemessen, ohne Metallkerne in der Luft aufgehängt, mit weit auseinander liegenden Spulen. Der Koaxial-Drehkondensator (ähnlich einem Gamma-Match) neben der Spule ist mit PTFE-Isolierung hergestellt. Es hält extrem hohen Spannungen über 40 KV stand, wird nicht von Umgebungstemperatur, Regen oder Feuchtigkeit beeinflusst und erwärmt sich nicht, wenn es hohen Leistungen ausgesetzt wird, außerdem ermöglicht es eine einfache und bequeme Kalibrierung am Fuß der Antenne.
Während der Entwicklung der Anpassungsschaltung mussten wir sowohl die Induktivität (L) als auch die Kapazität (C) sorgfältig anpassen, um eine wirklich effiziente, zuverlässige und kritikalitätsfreie Schaltung zu erhalten. All diese Maßnahmen führen zu einem hohen Wirkungsgrad und der Fähigkeit, HF-Leistungen von bis zu 3 kW Dauerbetrieb in allen Modi standzuhalten.
Außerdem ist die Spule direkt mit Masse im Gleichstrom (DC-Ground) verbunden, dadurch werden atmosphärische und impulsive Störungen deutlich reduziert.

Der UHF-Anschluss

Der Anschluss des HW10V ist nicht der kommerzielle Typ SO-239, der von den meisten Herstellern verwendet wird. Der Stecker wurde direkt von uns konstruiert und gefertigt, hat eine echte Impedanz von 50 Ohm und ist bis 500MHz einsetzbar. Wir haben einen zuverlässigen Steckverbinder geschaffen, der dem Durchgang von 5 kW CW kontinuierlich bei 30 MHz und mehr als 3 kW bei 50 MHz standhalten kann.

Der Körper besteht aus vernickeltem CW614N-Messing, während der Stift 24 Karat vergoldet ist, um Oxidation zu vermeiden, und mit einem 4-Blatt-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält und Kontaktverluste vermeidet.

Der Isolierteil besteht aus PTFE, das aufgrund seiner außergewöhnlichen elektrischen (niedrige Dielektrizitätskonstante und reduzierter Verlustfaktor) und thermischen (Betriebstemperatur von -100° bis +260°) Eigenschaften eines der besten Isoliermaterialien ist und durch ein spezielles Schutzmaterial geschützt ist Elastomerkappe, die das Eindringen von Wasser und Feuchtigkeit verhindert.

Die Ankerhalterung

Hergestellt aus 2,5 mm dickem Edelstahl AISI304. Es wird mit einem Klemmverschlusssystem am Antennenrohr befestigt, wodurch eine äußerst robuste mechanische Blockierung entsteht.

Die Befestigung am Mast erfolgt mit V-Bolzen M6 aus AISI304 und Säulenmuttern, um das Anziehen zu erleichtern.

UVP: 205,00EUR zzgl. Versandkosten



Weitere Informationen und Preise zu den Versandkosten gibt es hier bei Maas Funk ELektronik



Fotos: Maas Funk Elektronik und Grazioli
